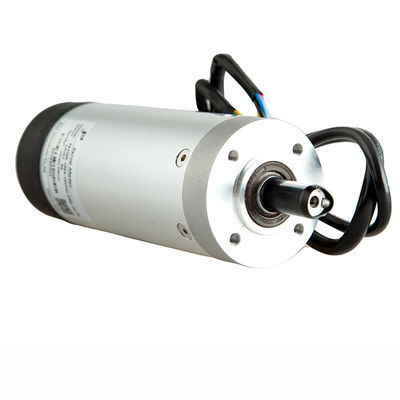

Codificador incremental servomotor de 100w integrado con caja de cambios para carril de velocidad de panel de puerta de vidrio de 1,5 m de alto

Descripción del Producto

Diseñado específicamente para carriles de velocidad de control de acceso modernos y paneles de puertas automáticas de vidrio, este servomotor compacto integra una caja de cambios de alta eficiencia con un servomotor BLDC de precisión de 100 W. Diseñada para accionar de manera suave y confiable paneles de puertas de vidrio de hasta 1,5 metros de altura, esta solución de accionamiento integrada ofrece el equilibrio óptimo de torque, velocidad y precisión posicional requerida para puertas rápidas para peatones con mucho tráfico.

Elcaja de cambios integradaelimina la necesidad de mecanismos de reducción externos, lo que ahorra espacio de instalación, reduce el juego mecánico y garantiza una transmisión de par constante al panel de la puerta de vidrio. Esto es fundamental para los carriles rápidos donde la puerta debe abrirse y cerrarse rápidamente, pero detenerse suavemente para evitar impactos o vibraciones.

Especificaciones técnicas

Características clave

• Caja de cambios integrada:Caja de engranajes planetarios o helicoidales de precisión integrada en la carcasa del motor, que ofrece alta densidad de par y cero mantenimiento. Elimina problemas de alineación y montaje de la caja de cambios por separado.

• Adecuado para paneles de vidrio de 1,5 m:Ofrece un par de torsión suficiente (23 Nm después de la reducción) para accionar suavemente paneles de puertas de vidrio de hasta 1,5 m de altura y entre 15 y 25 kg de peso, incluso con fricción variable o cargas de viento ligeras.

• Comentarios del codificador incremental:El codificador de alta resolución (9600 PPR) permite un control preciso de la velocidad y la posición. Admite operación bidireccional y detección de obstáculos en tiempo real para cumplir con la seguridad antiaplastamiento.

• Operación de bajo voltaje:Disponible en 24 VCC: seguro para áreas públicas y compatible con sistemas de respaldo de batería/UPS.

• Arranque/parada suaves y perfiles de velocidad:El sistema de servocontrol permite curvas de aceleración y desaceleración programables, lo que minimiza la tensión mecánica en el panel de vidrio y las bisagras y garantiza un movimiento silencioso y suave.

• Diseño integrado compacto:El motor, el codificador y la caja de cambios en una sola carcasa reducen la longitud total y simplifican la gestión de cables, ideal para pedestales de carriles de velocidad estrechos.

• Construcción duradera:Carcasa de aluminio, ejes de acero inoxidable y protección IP56 contra polvo y salpicaduras de agua. Rango de temperatura de funcionamiento de -20 °C a +55 °C.

• Operación silenciosa:El diseño optimizado del engranaje y la conmutación BLDC dan como resultado niveles de ruido inferiores a 55 dB a 1 metro, adecuados para entornos sensibles al ruido como bibliotecas u hospitales.

Aplicaciones
